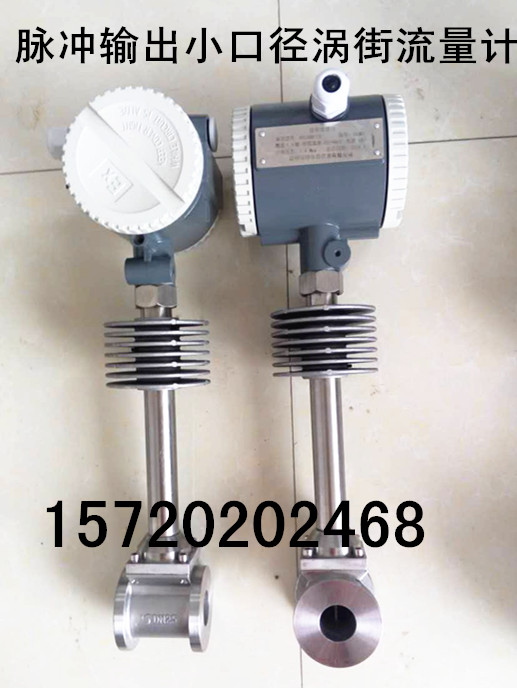

涡街流量计、蒸汽流量计DN15/20mm耐温250℃耐压16公斤---沧州贝特仪器仪表
作者：czbtyqyb 发布日期：2017-08-15 10:08 点击：次
沧州贝特仪器仪表有限公司批发零售蒸汽涡街流量计，规格（DN15-DN400),廉，，终身维护，订货电话：15720202468
1、简介-- 涡街流量计也称之为旋涡流量计或卡门涡街流量计。综合吸收发达 技术和总结 生产经验的基础上进行设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、产品质量的美观性。该产品具有电路 、功耗微低、量程比宽、结构简单、阻力损失小、、用途广、使用寿命长、工作稳定、便于安装调试等特点。
2、技术指标
◆测量介质： 气体、液体、蒸气
◆连接方式：法兰卡装式、法兰式、插入式
◆口径规格 法兰卡装式口径选择 15,20，25,32,40，50,65，80,100，125,150,200,250,300
◆法兰连接式口径选择 15,20，25,32,40，50,65，80,100，125,150,200,250,300
◆插入式口径选择：150,200,250,300,350,400,450,500,550,600,700,800,900,1000,1200.....2000
◆流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
3、正常测量流量范围
液体、气体流量测量范围见表2； 蒸气流量范围见表3
◆测量精度 1.0级 1.5级
◆被测介质温度:常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃
◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号 4～20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
◆材质 不锈钢, 铝合金
◆电源 DC24V或锂电池3.6V
◆等级 本安型iaIIbT3-T6，防护等级 IP65
4、原理
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。
涡街流量计是根据卡门涡街原理(Kármán Vortex Street)测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，可用下式表示：
式中:为旋涡的释放频率，单位为Hz；v为流过旋涡发生体的流体平均速度，单位为m/s；d为旋涡发生体特征宽度，单位为m；Sr为斯特劳哈尔数（Strouhal number），无量纲，它的数值范围为0.14－0.27。
St是雷诺数的函数，。
当雷诺数Re在范围内，St值约为0.2。在测量中，要尽量满足流体的雷诺数在，此时旋涡频率。
由此，通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v，再由式可以求出流量q，其中A为流体流过旋涡发生体的截面积。
5、工作原理
涡街流量计是应用卡门涡街原理和现代电子技术设计而制造的一种流量计，旋涡的发生频率与流体的速度成正比，在 条件下，符合下式：
f =St（式中f:旋涡发生频率 v:流速 d:三角柱宽度）
流体旋涡对三角柱产生交替变化的压力，由压电信号传感器检测成电信号经前置放大器进行放大，变成标准电信号输出。VA型系列涡街流量计可以对广泛的气体（包括蒸汽）和液体进行容积计量，配接流量积算仪和温度、压力传感器可进行质量运算及各种参数显示。
6、特点
结构简单而牢固，无可动部件，性高，长期运行。
安装简单，维护方便。
检测传感器不直接接触被测介质，性能稳定，寿命长。
输出是与流量成正比的脉冲信号，无零点漂移，。
测量范围宽，量程比可达1：10。
压力损失较小，运行费用低， 具节能意义。
在 的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
应用范围广，蒸汽、气体、液体的流量均可测量。
检定周期为二年。
LUGB型涡街流量传感器应用内径范围为25-300mm（满管式），BTLUC型插入式涡街流量传感器应用内径范围为150-1200mm(插入式),满管式测量液体精度为1%，测量蒸汽和气体精度为1.5%，插入式测量液体精度为2%，测量蒸汽和气体精度为2.5%，被测介质温度为-20~150℃、-40~250℃、+100~350℃（仅管式），输出信号为三线制电压脉冲，二线制4-20mA。
7、功能
1、表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。
2、 全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。
3、 全新的数字滤波和修正功能使流量测量 加 。
4、 电池供电型无需外接电源既可连续工作两年以上。
5、 全新点阵汉字液晶显示，使用操作 方便。
8、安装条件
传感器可安装在室内，也可安装在室外。环境条件要符合要求。
传感器应安装在水平、垂直或倾斜（流体的流向自下而上）的与其公称通径相应的管道上。
传感器应避免安装在械振动的管道上。当振动不可避免时，应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
传感器应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
传感器的上、下游应配置 长度的直管段，直管段的内壁应清洁、光滑，无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内，应充满被测液体。
直管段内径尽可能与传感器通径一致，若不能一致，应采用比传感器通径略大的管径，误差要≤3%并不超过5mm。
9、步骤
要求将配备的法兰分别焊接到上下游直管段上，使法兰和直管段的内径严格垂直与同心。
将传感器夹在焊有法兰的上下游直管段上，用螺栓紧固，使上下游直管段与传感器保持同轴。
传感器安装方式：传感器应朝上或水平（放大器指向）安装；介质温度超过250℃，传感器应水平安装。
传感器及管道 时应良好接地，接地电阻≤10Ω。
传感器上、下游直管段长度的要求
10、注意要点
1、合理选择安装场所和环境。
避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀 环境等，同时要考虑安装维修方便。
2、上下游 有足够的直管段。
若传感器安装点的上游在同一平面上有二个90。弯头，则：上游直管段≥25D，下游直管段≥5D 。
若传感器安装点的上游在不同平面上有二个90。弯头，则：上游直管段≥40D，下游直管段≥5D 。
调节阀应安装在传感器的下游5D以外处，若 安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。
3、安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5DN。
4、管道采取减振动措施。
传感器尽量避免安装在振动较强的管道上，特别是横向振动。若不得已要安装时， 采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
5．在水平管道上安装是流量传感器 常用的安装方式。
测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。
测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。
6．传感器在垂直管道的安装。
测量气体流量时，传感器可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，气体流向应由下向上。
测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。
7、传感器在水平管道的侧装。
无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许 好采用侧装，这样流体的温度对放大器的影响较小。
8．传感器在水平管道的倒装。
一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。
9．传感器在有保温层管道上的安装。
测量高温蒸汽时，保温层 多不能超过支架高度的三分之一。
10．测压点和测温点的选择。
根据测量的需要，需在传感器附近测量压力和温度时，测压点应在传感器下游的3-5D处，测温点应在传感器下游的6-8D处。
11、注意事项
l 法兰与直管段焊接时不能带着传感器焊接。
l 安装时应使传感器的流向标志与管道内流体流向一致。
l 传感器安装前，法兰凹槽内 放好密封圈。压力和温度测量点的位置，取压点在传感器下游3～5DN处，测温点在下游5～8DN处。
l 测量高温介质时，切勿用隔热材料把传感器连接杆周围包起来。
l 连接传感器的屏蔽电缆走向，应尽可能远离强电磁场的干扰场合。 不允许与高压电缆一起敷设，屏蔽电缆要尽量缩短，并且不得盘卷，以减少分布电感， 大长度不应超过200米。
l 安装传感器前，管道 进行清洗。冲掉管内的杂质，避免通流后堵塞传感器。测量液体的管道 充满被测液体，防止气泡的干扰。
测量气体的管道为防止储积液的干扰。安装位置如图五所示。高温高压下 换探头体时， 操作，做好高温防护。降温降压后在 条件下方可 换探头。
|
