一、产品概述：

BTLG孔板流量计用途很广，历史非常悠久，结构非常简单，无可动部件、长期使用稳定性非常，精度   等特点。我公司有丰富的设计制造和应用经验，标准化程度高，线性好，可不必进行实流标定。该产品在蒸汽锅炉房、石油机械、化工厂、钢铁冶金、电力、水利、造纸、制药、食品和化纤等行业中被广泛使用。孔板流量计有的实验数据和完善的   、   标准GB2624-93。在   和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循   标准计算与加工、使用灵活方便；国内目前流量测量中应用   广泛的仍然是差压式流量计，据有关资料的估计占流量仪表总用量的74%-83%之间。

二、原理及结构：

充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。

 三、主要技术参数

▲公称通径： DN15至DN2000

▲依据   标准GB/T2624-93进行设计制造

▲依据   检定规程JJG 640-94进行出厂检定

▲基本精度： ±0.49、±0.9888%、±1.52%

▲流量范围： ≥ 1:10

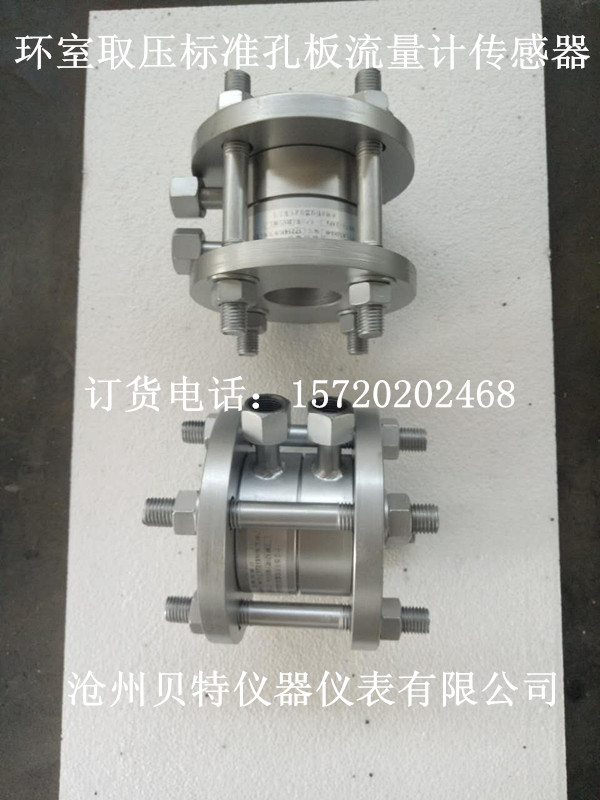

▲公称压力： DN15-400mm环室取压：1.6、2.5、4.0、6.4、10（MPa）；法兰取压：DN400-700mm标配法兰为PN1.0MPa；DN800-1000mm标配法兰为PN0.6MPa；DN1100mm以上标配法兰为PN0.25MPa。如压力有要求，请提前跟客服沟通。

▲被测介质：饱和蒸气、过热蒸气、水、空气、   气、其它混合介质

▲被测介质温度：-40℃~+450℃

▲供电电源：智能流量积算仪220VAC，流量变送器24VDC（由积算仪供电），

▲输出信号： 4-20mA DC或RS485通讯

▲性能：本安型ibIICT5

四、孔板流量计安装

▲可水平、垂直安装，应管内充满液体。

▲孔板流量计前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。

▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。

五、订货时请详细提供以下数据：

（1）被测介质名称

（2）   大、常用、   小流量。

（3）工作压力、工作温度

（4）介质密度、粘度（水，蒸汽，常用气体可以不提供）

（5）管道材质、内径、外径
