涡街流量计的安装注意事项--沧州贝特仪器仪表有限公司技术部
作者：czbtyqyb 发布日期：2016-06-09 10:28 点击：次
涡街流量计的安装注意事项 1、安装要求： （1）、安装场所的环境温度应符合技术要求。 （2）、安装场所不能有强烈的振动和强磁干扰。当有强烈振动时应采取减振措施。如用减振支
涡街流量计的安装注意事项
1、安装要求：
（1）、安装场所的环境温度应符合技术要求。
（2）、安装场所不能有强烈的振动和强磁干扰。当有强烈振动时应采取减振措施。如用减振支撑或吸振软橡胶垫等。
（3）、安装场所应安装和维修操作方便。
（4）、安装现场的周围不能充满腐蚀性气体、不能有被水淹没的可能。
（5）、对于现场显示的涡街流量计不能阳光直接照射和暴晒，遇此情况应采取 的遮光措施。
（6）、涡街流量计上的流向箭头的方向应与管道内流体流动的方向一致。
（7）、测量液体时 要管道处于满管状态。需要垂直安装时，流体应自下向 动。
（8）、流量计的上游不应设置流量调节阀，而是把流量调节阀放在流量计的下游。
（9）、涡街流量计的上、下游应根据现场的状况配置足够长度的直管段。
A、上游管段情况：为同心收缩管时，要求直管段的长度：上游为15DN,下游为5DN（DN是流量计安装的管道的直径）；
B、上游管段情况：为同心扩大管时，要求直管段的长度：上游为25DN,下游为5DN（DN是流量计安装的管道的直径）；
C、上游管段情况：有一个90°弯头时，要求直管段的长度：上游为25DN,下游为5DN（DN是流量计安装的管道的直径）；
D、上游管段情况：有两个同平面90°弯头时，要求直管段的长度：上游为25DN,下游为5DN（DN是流量计安装的管道的直径）；
E、上游管段情况：有两个不同平面90°弯头时，要求直管段的长度：上游为40DN,下游为5DN（DN是流量计安装的管道的直径）；
F、上游管段情况：为全开阀门时，要求直管段的长度：上游为15DN,下游为5DN（DN是流量计安装的管道的直径）；
G、上游管段情况：为半开阀门时，要求直管段的长度：上游为40DN,下游为5DN（DN是流量计安装的管道的直径）；
H、流量调节阀建议安装在流量计下游10DN以外。
（10）、安装涡街流量计的管道内径应与涡街流量计的内径相同，如不同，应在涡街流量计的上、下游各加一段过渡管，过渡管的长度应符合上述表格中直管段长度的要求。
（11）、在现场安装时，涡街流量计的上、下游直管段长度应满足上表的要求，即使这样按照日本工业标准JIS Z 8766：2002的规定，涡街流量计现场使用的误差比在实验室 少增大0.25％，如果上、下游直管段不能满足要求，则至少增大0.5％或 多，若是直管段与要求相差太多，则有可能无法进行正常测量。
（12）、如果现场的条件不能提供表中所规定的上游直管段长度时，可采取下述措施：
①、对实验室做出的仪表系数进行修正，日本工业标准JIS Z 8766：2002对直管段不足时的附加不确定度做了具体规定，生产厂家可以按此规定并根据现场的具体情况，对仪表中原有的仪表系数进行修正。注意：此修正只能由涡街流量计的生产厂进行。
②、在涡街流量计上游直管段长度不足，又没有因直管段长度不足而对仪表系数偏移和精度进行修正的 数据时，可采用在涡街流量计上游加装流动调整器的方法，来上游阻流件的影响。流动调整器一般采用单板式流动调整器，此流动调整器需由仪表用户在采购时向生产厂家订购。
2.安装方式：

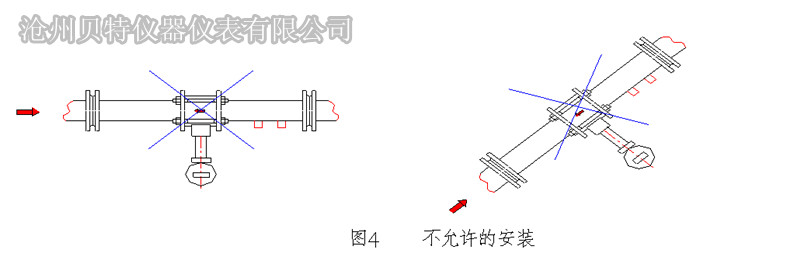

（1）、涡街流量计可以水平安装、垂直安装、倾斜安装，无论流量计怎么安装都要表头向上；垂直安装和倾斜安装时， 要介质的流向是由下向上。当需要进行压力或温度补偿时，应另备压力变送器和温度传感器。压力变送器安装位置在流量计的下游3-5DN（DN是管道的直径）处，取压孔直径为6-13mm。温度传感器安装位置在流量计的下游6-8DN（DN是管道的直径）处。
（2）、法兰卡装式涡街流量计在管道上安装时，为安装准确，可先将涡街流量计、卡装法兰用螺栓连接后，在将卡装法兰焊接到管道上。为防止焊接时因温度过高造成涡街流量计的损坏，应先点焊，而后把涡街流量计拆下，再进行焊接。
（3）、为了便于维修和检查，可以设置旁路管，旁路管安装在涡街流量计上、下游直管段的外侧，以防止其影响涡街流量计的测量。
（4）、型涡街流量计的安装须按照GB2836.15-2000《爆炸性气体环境用电气设备》第15部分：《危险场所电气安装（煤矿除外）》的有关规定进行。
感谢您选购沧州贝特仪器仪表有限公司的涡街流量计，我们将竭诚为您服务！ 服务电话：15720202468 0317-5660967
