插入式涡街流量计的安装与调试
1 安装前的检查,开箱后应按装箱单内的附件等检查装箱是否正确,仪表有无损坏等,如有疑问,请及时与生产厂联系。
2 在被测介质管道上开一个Φ105的孔,将安装座从传感器上拆下来(其它勿拆动),然后焊接在管道开孔位置上,注意安装座法
兰平面以及两对称固定孔与管道 线平行且安装座 线与管道 线相交成90°,见图4
3 安装前,先按表2的要求接线确认接线无误后,方可进行静态调试。注意:静态调试应在室内或无要求的现场进行。
4 确认接线无误后,接通电源,传感器在静态下应无脉冲输出,模拟输出则显示电流值为4mA。而后用手接触变送器的输入端,传感器的脉冲输出为50Hz方波,模拟输出则显示相应的电流值,手离开后,恢复到初始状态,即输出为零。若用非金属棒,敲击测量头,则相应有方波输出或电流输出,此调试表明变送器工作正常,可上线安装,否则应查找原因。
5 调试完毕,将传感器正确的安装在测量管线上,并符合安装条件的要求,同时要检查各处的密封情况。

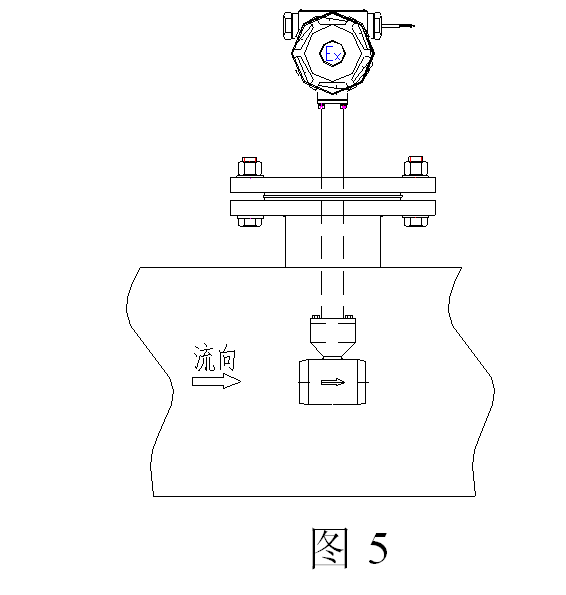

(1)断流后拆装式传感器
因传感器的插入 是依据用户测量管径设计好的,所以安装时只注意安装方向,用螺栓紧固好即可,见图5。

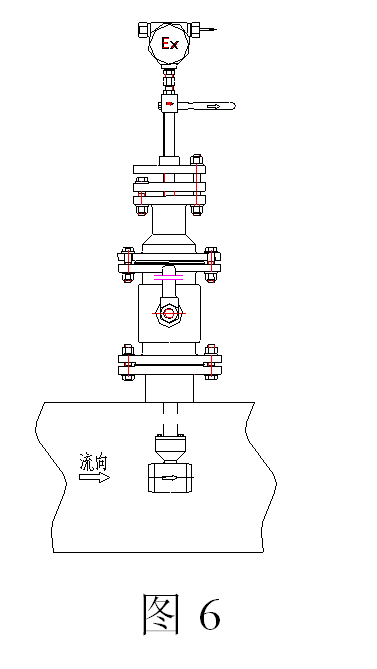

(2)不断流拆装式传感器(安装见图6)
①安装座焊好,先将球阀装在安装座上,,用螺栓紧固并密封。
②打开球阀,将涡街测头插入球阀内,再将提升机构与球阀间用螺
栓紧固。注意密封。
③出厂前,测量头的插入 已调节整好,勿随意调整或拆卸测量头,否则造成泄漏或影测量精度。
6 变送器安装后,经密封检验确认无泄漏时可进行动态调试。
① 接通电源,流体不流动,变送器应无输出信号。
② 缓慢打开阀门使流体流动,流量达到变送器规定的量程时,变送器应有较稳定的输出,此时证明变送器工作正常。
③ 如果输出不稳定,可适当调节转换器内的电位器W1和W2 (顺时针调节,灵敏度和放大倍数增大;逆时针调节,灵敏度和放大倍数则减小。)
