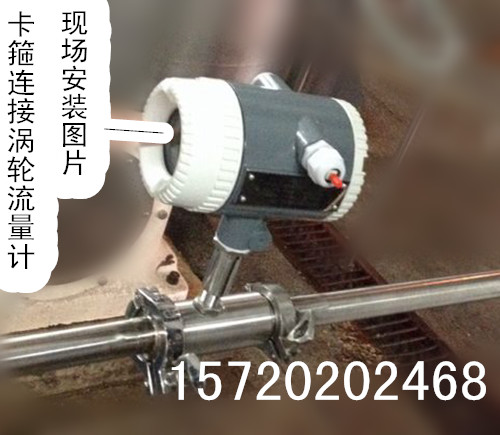

卡箍连接一键清零型涡轮流量计现场安装图片及注意事项
作者：czbtyqyb 发布日期：2016-07-23 10:43 点击：次
涡轮流量计 安装注意事项 （1） .安装场所：传感器应安装在便于维修、管道无振动、无强电磁干扰与热辐射影响的场所。涡轮流量计对管道内流速分布畸变及旋转流是敏感的，进入传
涡轮流量计安装注意事项
（1）.安装场所：传感器应安装在便于维修、管道无振动、无强电磁干扰与热辐射影响的场所。涡轮流量计对管道内流速分布畸变及旋转流是敏感的，进入传感器应为充分发展管流，因此要根据传感器上游侧阻流件类型配备 的直管段或流动调整器，。若上游侧阻流件情况不明确，一般推荐上游直管段长度不小于20D，下游直管段长度不小于5D，如安装空间不能满足上述要求，可在阻流件与传感器直接安装流动调制器。传感器安装在室外时，应有避直射阳光和防雨林的措施。
（2）.连接管道的安装要求：水平安装的传感器要求管道不应有目测可察觉的倾斜（一般在5°以内），垂直安装的传感器管道垂直度偏差亦应小于5°，垂直安装时流体方向 向上。
需连续运行不能停流的场所，应装旁通管和的截止阀，测量时要旁通管不泄漏。
在新铺设管道传感器的位置先介入一段短管代替传感器，待：“扫线”工作完毕确认管道内清扫干净后，再正式接入传感器。由于忽视此项工作，扫线损坏传感器屡见不鲜。
若流体含杂质，则应在传感器上游侧装过滤器，对于不能停流的，应并联安装两套过滤器轮流 杂质，或选用自动清洗型过滤器。若被测液体含有气体，则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要通向 的场所。
若传感器安装位置处于管线的低点，为防止流体中杂质沉淀滞留，应在其后的管线装排放阀，定期排放沉淀杂质。
流量调节阀应装在传感器下游，上游侧的截止阀测量时应全开，且这些阀门都不得产生振动和外向泄露。对于可能产生逆向流的流程应加止回阀以防止流体反向流动。
传感器应与管道同心，密封垫圈不得凸入管路。液体传感器不应装在水平管线的 高点，以免管线内聚集的气体（如停流时混入空气）停留在传感器处，不易排出而影响测量。
传感器前后管道应支撑牢靠，不产生振动。对易凝结流体要对传感器及其前后管道采取保温措施。
|
