插入式电磁流量计的组成结构

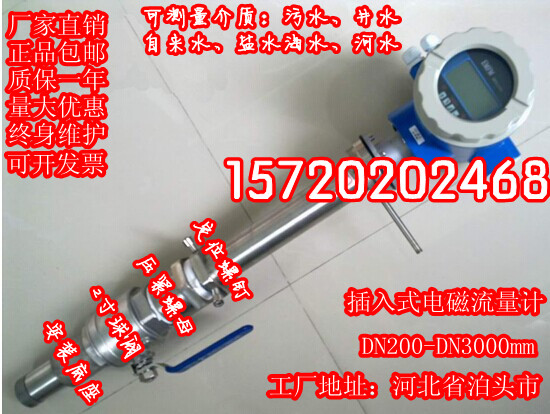

插入式电磁流量计主要由测量头（或测量管）、励磁系统、插入杆、接线盒、安装底座、密封定位机构等组成。
    测量头（或测量管）：测量头（测量管）处于管道被测流流速质点处，用来检测该点的流速。测量头（或测量管）由绝缘材料制成的端头或者导管，在其上装有一对电   。除电   端头或测量管内壁外，其它部分与被测流体绝缘状态。
    励磁系统：励磁系统的作用是产生一个工作磁场。它由励磁线圈和铁芯所组成。它被绝缘密封到插入杆内。
    插入杆：由不锈钢材料制成。测量头东测量管固定在插入杆内。励磁引线和电   引线通过插入杆与被测介质密封并连接到接线盒中。插入杆上焊有方向指示杆，用以在安装时工作磁场、流速和电   连线三者互相垂直，符合法拉第电磁感应定律的要求。
    接线盒：接线盒位于传感器上部。接线盒内接线端子起传感器和转换器相互连接作用。
    安装底座：安装底座是焊接在被测管道上，用来与安装球阀连接、插入电磁流量计传感器的部分。
密封机构：由不锈钢材料制成的压紧螺纹座、压紧螺母、橡胶垫圈和定位螺钉等组成。用以密封插入电磁传感器，使之能够承受   的工作压力。
