BTLUGB-300mm（12英寸）蒸汽涡街流量计温压双补偿产品图片及安装接线图
作者：czbtyqyb 发布日期：2017-05-21 11:12 点击：次
温压双补偿蒸汽涡街流量计耐温250℃和350℃，可以测量锅炉蒸汽、热电厂蒸汽、饱和蒸汽、过热蒸汽，，支持第三方检测。
订货电话：15720202468

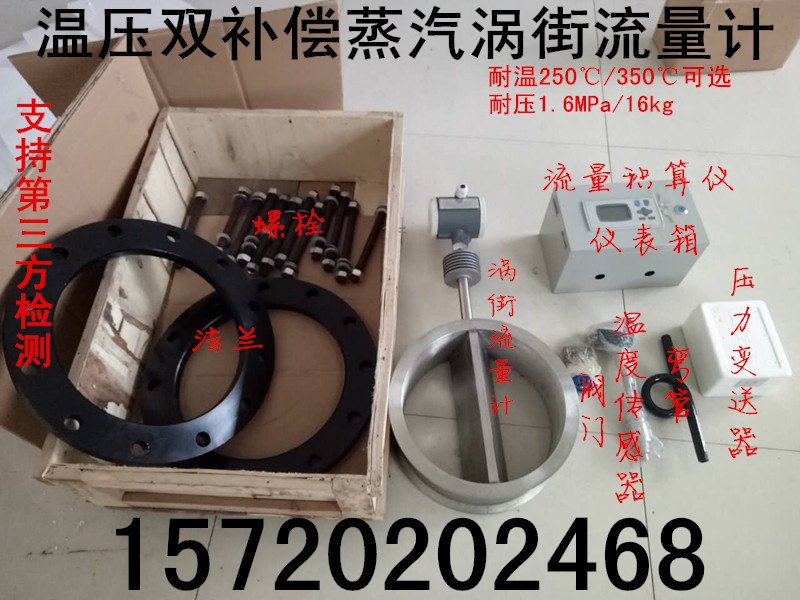

BTLUGB-DN300mm（12英寸）温压双补偿蒸汽涡街流量计可以选用由脉冲输出内带温度补偿的涡街流量传感器+压力变送器+流量积算仪+仪表箱来组成，也可以选用脉冲输出涡街流量传感器+压力变送器+温度传感器+流量积算仪+仪表箱组成。耐温250℃和350℃，可以测量锅炉蒸汽、热电厂蒸汽、饱和蒸汽、过热蒸汽，，支持第三方检测。
蒸汽流量计的选型：
测量过热蒸汽流量： 采用温度压力双补偿
测量饱和蒸汽的流量：可采用以下3种补偿方式：温度压力双补偿、压力单补偿、温度单补偿
什么情况下，客户需要选温度压力双补偿？
在客户需要在流量积算仪上实时显示蒸汽管道的温度和压力时，可采用温度压力双补偿，我公司配带的流量积算仪具有过热蒸汽和饱和蒸汽自动识别功能，计量 加准确。
什么情况下，客户需要选压力单补偿？
一般情况下，饱和蒸汽的计量采用单补偿方式，一般建议使用压力补偿，由于压力变送器准确度高，响应时间快，因此计量 加准确。
什么情况下，客户需要选温度单补偿？
一般用于客户要求节省成本而且计量准确度不太高的场合，比如企业内部能源核算。
购前注意事项：
1.流量：DN300mm涡街流量计测量饱和蒸汽时的流量范围：当压力是0.2MPa时1260-14400kg /h，当压力0.4MPa时1800-23400kg /h，当压力0.6MPa时2700-32400kg /h，当压力0.8MPa时3330-41400kg /h，当压力1.0MPa时4050-49500kg /h，当压力1.2MPa时4950-58500kg /h，当压力1.4MPa时5400-67500kg /h，当压力1.6MPa时6300-75600kg /h，当压力1.8MPa时7200-84600kg /h，当压力2.0MPa时7650-936000kg /h，当压力2.5MPa时9000-115200kg /h。
购买前请核实您的使用流量是否在流量范围之内。低于或高于流量范围均不能测量的准确性。

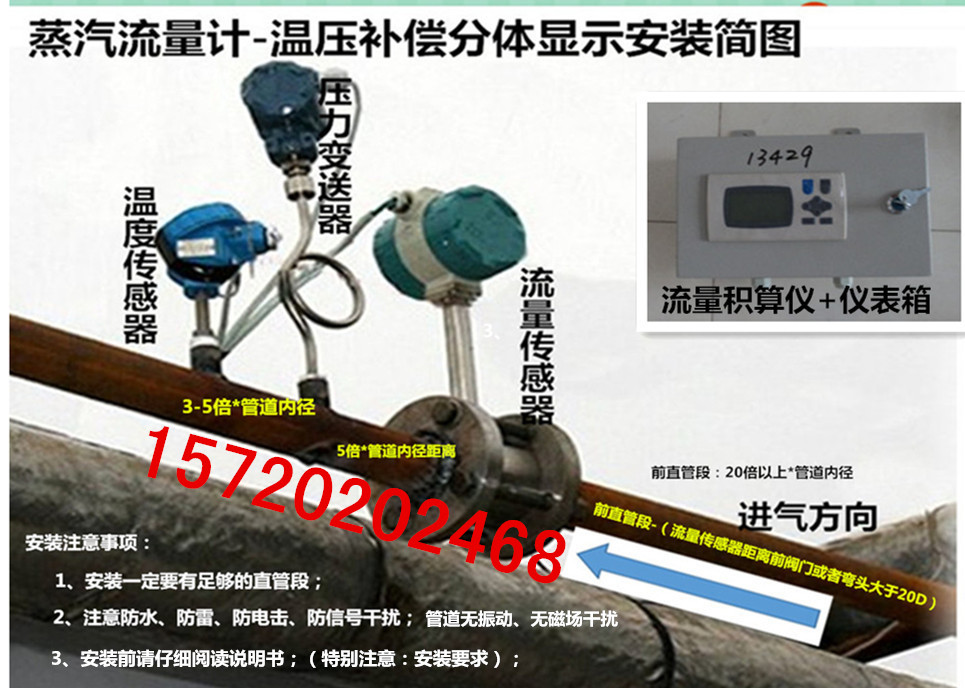

2.直管段：
A、上游管段情况：为同心收缩管时，要求直管段的长度：上游为15DN,下游为5DN（DN是流量计安装的管道的直径）；
B、上游管段情况：为同心扩大管时，要求直管段的长度：上游为25DN,下游为5DN（DN是流量计安装的管道的直径）；
C、上游管段情况：有一个90°弯头时，要求直管段的长度：上游为25DN,下游为5DN（DN是流量计安装的管道的直径）；
D、上游管段情况：有两个同平面90°弯头时，要求直管段的长度：上游为25DN,下游为5DN（DN是流量计安装的管道的直径）；
E、上游管段情况：有两个不同平面90°弯头时，要求直管段的长度：上游为40DN,下游为5DN（DN是流量计安装的管道的直径）；
F、上游管段情况：为全开阀门时，要求直管段的长度：上游为15DN,下游为5DN（DN是流量计安装的管道的直径）；
G、上游管段情况：为半开阀门时，要求直管段的长度：上游为40DN,下游为5DN（DN是流量计安装的管道的直径）；
H、流量调节阀建议安装在流量计下游10DN以外。
I、如果介质中有杂质，请在直管段前面安装过滤器。
为测量的准确性 要有足够的直管段，如果直管段过短将影响测量的精度。
3.安装环境：
A、不能有强烈的振动和强磁干扰；
B、安装和维修操作方便；
C、现场不能充满腐蚀性气体、不能有被水淹没的可能；
D、不能阳光直接照射和暴晒；
E、管道内流体流动的方向 与流量计表体上箭头的方向一致；
F、测量液体时 要管道处于满管状态。需要垂直安装时，流体应自下向 动；
G、流量计的上游不应设置流量调节阀，而是把流量调节阀放在流量计的下游；
为测量的准确性，请 安装环境符合要求。
沧州贝特仪器仪表有限公司生产的蒸汽流量计适用以下场合：发电及热电联产、供热/供暖行业；航空、航天、造船、核能及兵器行业；机械、冶金、煤矿及汽车制造行业；石油、化工行业；医药、食品及烟洒制造行业；森工、农垦及轻工行业等。
