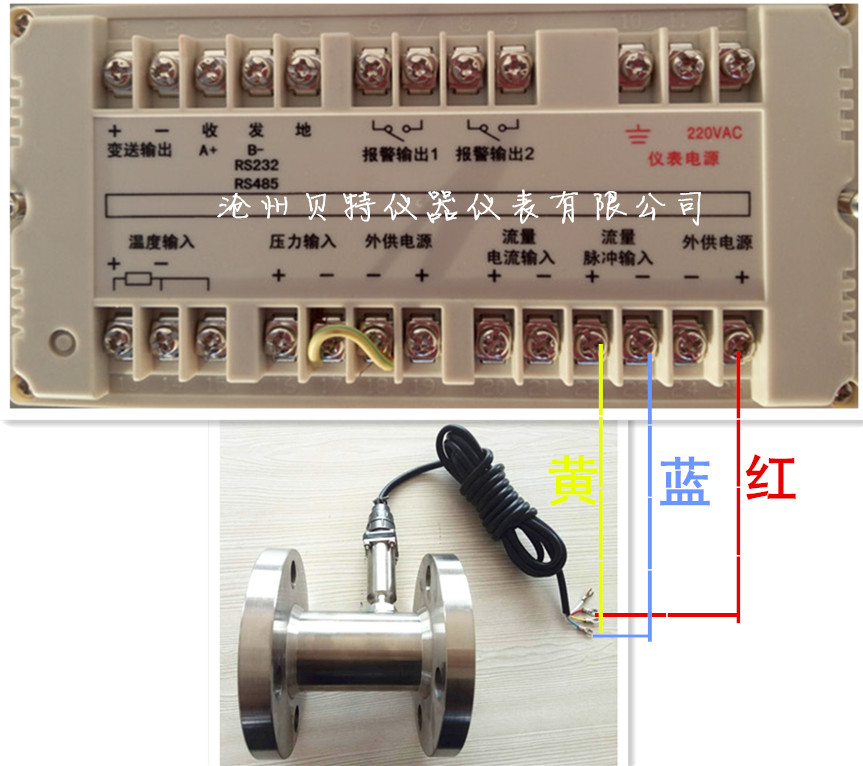

BTLWGY-DN15/20/25/32/40/50/65/80/100脉冲输出涡轮流量计传感器和流量积算仪的接线图
作者：czbtyqyb 发布日期：2017-05-21 11:19 点击：次
一、概述LWGY涡轮流量传感器基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶
一、概述LWGY涡轮流量传感器基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸、环保、食品等，是流量计量和节能的理想仪表。传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途；传感器适用于在工作温度下粘度小于5mm²/s的介质，对应粘度大于5mm²/s的介质，要对传感器进行实液标定后使用。如果用户需要形式的传感器，可协商订货，需型传感器时，在订货时加以说明。
二、产品特点：
■传感器为硬质合金轴承止推式，不仅精度，并且提；
■结构简单、牢固以及拆装方便；
■测量范围宽，下限流速低；
■压力损失小，重复性好， 度高，叶轮具有功能；
■具有较高的抗电磁干扰和抗振动能力；
三、工作原理：
流体流经传感器壳体，由于叶轮的叶片与流向有 的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在 的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由 磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大，形成有 幅度的连续的矩形脉冲波，形成有 幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在 的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k
式中：
f——脉冲频率[Hz]；
k——传感器的仪表系数[1/m3]，由校验单给出。
Q——流体的瞬时流量（工作状态下）[m3/h]；[L/L]为单位
3600——换算系数；
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量；
四．主要技术性能：
■介质温度：（-20～80）℃、（-20～120）℃；
■环境温度：（-20～55）℃；
■准 确 度：±0.2%、±0.5%、±1%；■介质温度：-20-120 ℃；环境温度：(-20～55) ℃；
■供电电源：24VDC供电，3.6V锂电池供电；
■输出方式：4-20mA电流输出、脉冲输出、RS485通讯、HART协议；
■本体材质：304、(316L)；
■叶轮材质：2Cr13（镀钛处理、双相钢）
■轴承材质：硬质合金;
■连接方式：螺纹、法兰连接、卫生卡箍接口；
■法兰标准： 标准；
■工作压力：1.6～2.5MPa(10-25MPa高压需定做加工)；
五．安装注意事项：
（1）.安装场所：传感器应安装在便于维修、管道无振动、无强电磁干扰与热辐射影响的场所。涡轮流量计的典型安装管理系统如图9所示。图中各部分的配置可视被测对象情况而定，并不 全部都需要。涡轮流量计对管道内流速分布畸变及旋转流是敏感的，进入传感器应为充分发展管流，因此要根据传感器上游侧阻流件类型配备 的直管段或流动调整器，。若上游侧阻流件情况不明确，一般推荐上游直管段长度不小于20D，下游直管段长度不小于5D，如安装空间不能满足上述要求，可在阻流件与传感器直接安装流动调制器。传感器安装在室外时，应有避直射阳光和防雨林的措施。
（2）.连接管道的安装要求：水平安装的传感器要求管道不应有目测可察觉的倾斜（一般在5°以内），垂直安装的传感器管道垂直度偏差亦应小于5°，垂直安装时流体方向 向上。
需连续运行不能停流的场所，应装旁通管和的截止阀，测量时要旁通管不泄漏。
在新铺设管道传感器的位置先介入一段短管代替传感器，待：“扫线”工作完毕确认管道内清扫干净后，再正式接入传感器。由于忽视此项工作，扫线损坏传感器屡见不鲜。
若流体含杂质，则应在传感器上游侧装过滤器，对于不能停流的，应并联安装两套过滤器轮流 杂质，或选用自动清洗型过滤器。若被测液体含有气体，则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要通向 的场所。
若传感器安装位置处于管线的低点，为防止流体中杂质沉淀滞留，应在其后的管线装排放阀，定期排放沉淀杂质。
流量调节阀应装在传感器下游，上游侧的截止阀测量时应全开，且这些阀门都不得产生振动和外向泄露。对于可能产生逆向流的流程应加止回阀以防止流体反向流动。
传感器应与管道同心，密封垫圈不得凸入管路。液体传感器不应装在水平管线的 高点，以免管线内聚集的气体（如停流时混入空气）停留在传感器处，不易排出而影响测量。
传感器前后管道应支撑牢靠，不产生振动。对易凝结流体要对传感器及其前后管道采取保温措施。
|
