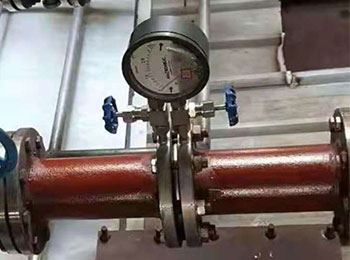

温压补偿一体化孔板流量计
温压补偿一体化孔板流量计是 测量蒸汽和压缩气体流量时使用，套机组件：孔板流量传感器+不锈钢三阀组+差压变送器+冷凝罐+流量积算仪+仪表箱+温度补偿器+压力变送器。耐压：1.6M
温压补偿一体化孔板流量计是测量蒸汽和压缩气体流量时使用，套机组件：孔板流量传感器+不锈钢三阀组+差压变送器+冷凝罐+流量积算仪+仪表箱+温度补偿器+压力变送器。耐压：1.6MPa/2.5MPa/4.0MPa/6.4MPa/10MPa。
一体化孔板流量计适用于常温的气体、液体使用，就是把差压变送器和孔板流量计组装在一体。一体孔板流量计的节流件有标准孔板、多孔孔板、偏心孔板、环形孔板、圆缺孔板等多种。
规格：DN25-400mm环室取压型；DN400-2000mm法兰取压。
标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置，它与气动、电动差压变送器或双波纹管差压变送器配套使用。在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差，由变送器将该压差讯号转换成比例的输出信号，再有二次仪表或调节器，对被测量流量进行记录，指示或调节。
在管道内部装上孔板或喷咀等节流件，由于节流件的孔径小于管道内径，当流体流 经节流件时，流束截面突然收缩，流速加快。节流件后端流体的静压力降低，于是在节流件前后产生产生静力差（见图1），该静压力差与流体过的流体流量之间有确定的数值关系，用差压变送器 （或差压计）测量节流件前后的差压，实现对流量的测量。
节流装置的安装和适用于下列管段和管件有关：节流件上游侧 阻力件、 阻力件，节流件下右侧 阻力件，从节流件上游 阻力件到下游 阻力件之间的管段以及差压讯号管路等。
管道条件：
（1）节流件前后的直管段 是直的，不得有肉眼可见的弯曲。
（2）安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。
（3）为流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以：
1）直管段 是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有 的圆度指标。具体衡量方法：
（A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。任意内径单测量值与平均值之差不得超过±0。3%
（B）在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其 大偏差不得超过±2%
2）节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关，见表1（β=d/D, d为孔板开孔直径，D为管道内径）。
（4）节流件上游侧 阻力件和 阻力件之间的直管段长度可按 阻力件的形式和β=0。7（不论实际β值是多少）取表一所列数值的1/2
节流件上游侧为敞开空间或直径≥2D大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30D（15D）。若节流件和敞开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合表1上规定的 小直管段长1外，从敞开空间到节流件之间的直管段总长也不得小于30D（15D）
安装注意事项：
法兰卡装型孔板流量计在管道上安装时，为了安装准确，将孔板流量计（节流件、环室、法兰我们出厂之前已经组装好）焊接到管道上。为了防止焊接时因温度过高造成孔板流量计的损坏，应该先把法兰和管道点焊，然后把环室、节流件、密封垫等拆下来，再进行满焊。
