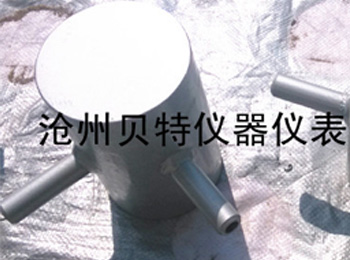

冷凝罐

孔板流量计中的冷凝罐的工作状态：传统的流量测量装置（如：孔板流量计、喷嘴流量计等等）在测量蒸汽流量时都配有冷凝罐作为冷凝液液位平衡和稳定的器件。

冷凝罐有两个接口，处于下面的一个接口是通过导压管与差压变送器连接的；处于侧面的另一个接口则与流量传感器的取压孔连接。由于差压变送器在工作中处于封闭状态，冷凝罐实际上只有一个与流量传感器连接的通孔，我们习惯称只有一个通孔的容室为盲室。冷凝罐就是一个盲室，它只有一个与流量传感器联通的通道。

冷凝罐的理想工作状态应该是这样的。蒸汽在冷凝罐中因为与环境换热而不断冷却，如果蒸汽冷却后的温度低于该蒸汽压力下的饱和温度时，就会有一部分蒸汽冷凝成水析出。于是，冷凝罐中的冷凝水液位不断抬高，一直达到与传感器连接的水平接口处。继续冷凝的冷凝水应该通过与传感器连接的水平导压管返回流量传感器（蒸汽管道），冷凝罐中的冷凝水液位保持稳定不变。如果正负两侧的冷凝罐侧面的连接孔处于同一水平状态，则两个冷凝罐中的冷凝水液位高度就相等。这就是冷凝罐冷凝液液位平衡的基本构想。
