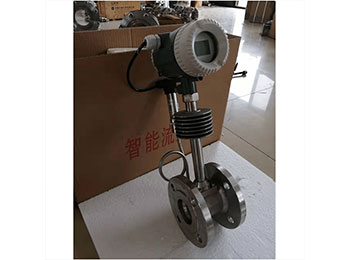

现场显示一键清零型涡轮流量计（法兰连接）

一键清零型涡轮流量计是在现场显示的基础上安装了一键清零按钮，用于经常要清零的场合。供电电源可以12V或24V直流电源供电，也可以3.6V锂电池供电。

涡轮流量计的材质有两种：1.304不锈钢；2.316不锈钢。

涡轮流量计的叶轮材质有两种：1.2Cr13；2.双相钢。

涡轮流量计的安装方式有两种：1.卧式（水平）；2.立式（垂直）。

涡轮流量计的输出信号有四种：1.脉冲信号输出；2.4-20mA模拟电流信号输出；3.RS485通讯（modbus协议）；4.Hart协议。

涡轮流量计使用条件：

1.环境温度-20℃～50℃;

2.相对湿度：5%～;

3.被测流量介质温度：-20℃～120℃;

4.大气压力：86Kpa～106Kpa;

5.等级：ibⅡBT4.

涡轮流量计测量介质：

化学品类：冷冻油/冷冻液/洗衣液/甲醇/乙醚/酒精/甲苯

水类：冷水/热水/空调水/消   /纯净水/自来水/水/除盐水

油品：柴油/汽油/煤油/机油/润滑油/液压油/齿轮油/食用油

涡轮流量计安装注意事项：

注意：

Ÿ 传感器可水平、垂直安装，垂直安装时流体方向   向上。液体应充满管道，不得有气泡。安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准，连接密封用的垫圈不得深入管道内腔。

Ÿ 传感器应远离外界电场、磁场，   时应采取   的屏蔽措施，以避免外来干扰。

Ÿ 为了检修时不致影响液体的正常输送，建议在传感器的安装处，安装旁通管道。

Ÿ 传感器露天安装时，请做好放大器及插头的   处理。传感器与显示仪表的接线如图四所示。

Ÿ 当流体中含有杂质时，应加装过滤器，过滤器网目根据流量杂质情况而定，一般为20～60目。当流体中混有游离气体时，应加装消气器。整个管道系统都应良好密封。

Ÿ 用户应充分了解被测介质的腐蚀情况，严防传感器受腐蚀。

使用和调整

Ÿ 使用时，应保持被测液体清洁，不含纤维和颗粒等杂质。

Ÿ 传感器在开始使用时，应先将传感器内缓慢的充满液体，然后再开启出口阀门，严禁传感器处于无液体状态时受到高速流体的冲击。

Ÿ 传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。

Ÿ 传感器不用时，应清洗内部液体，且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。

Ÿ 配用时的过滤器应定期清洗，不用时，应清洗内部的液体，同传感器一样，加防尘套，置于干燥处保存。

Ÿ 传感器的传输电缆可架空或埋地敷设（埋地时应套上铁管。）

在传感器安装前，先与显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其旋转观察有无显示，当有显示时再安装传感器。若无显示，应检查有关各部分，排除故障
